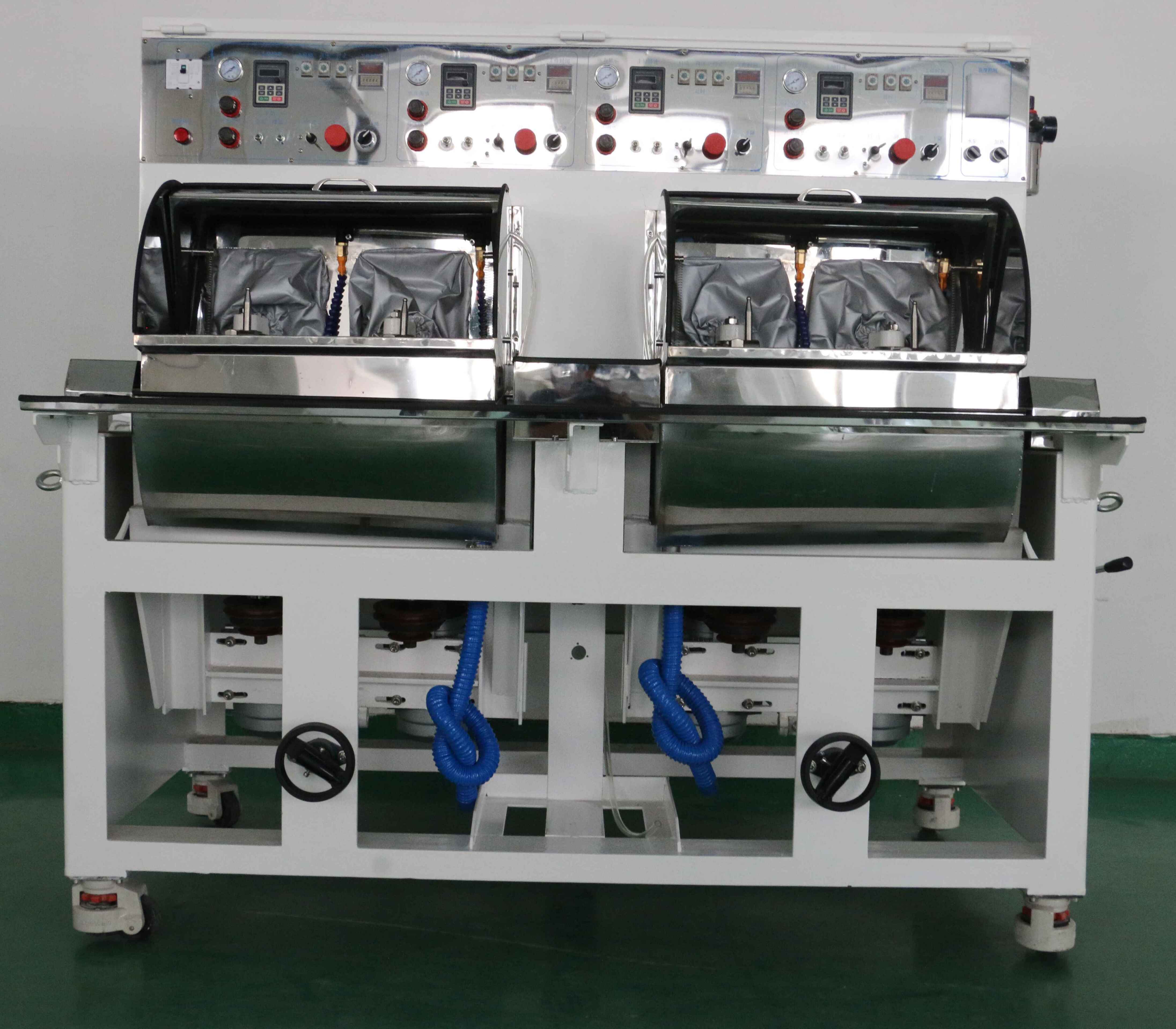

机床用途及功能

1、 加工对象：球面，平面

2、 加工方式：单片，多片成盘

3、 主轴控制方式：各轴单独控制

4、 主轴可转角度：手动控制，前后转角

5、 摆架运动方式：平面内前后直线运动或近似椭圆运动

6、 加工模式：自动和手动两种模式

7、 加压方式：气动加压

8、 供液方式：自动循环，各轴单独供液，恒温加热

9     漆面     ：涂装设备自动烤漆

主要技术规格

产品型号  ：         JPR012.4F

加工直径范围：  φ20~φ120mm

加工曲率范围：          R20mm

主轴数    ：                     4

主轴间距  ：             260mm

主轴连接尺寸： M24（内螺纹）φ30（内孔）（可特殊订购）

                   320-800rpm（无级变速）

主轴转速    ：     560-1400rpm（无级变速）

                   960-2400rpm（无级变速）

摆动速度   ：            30、45cpm

主轴可转角度：                 0~30 °（垂直仪器向后转角）

使用气压范围：            1.5~9kg/cm²

加工时间设定：                0-999HZ

加热器功率  ：                   1kw

主轴电机    ：            0.75kw 4set

摆动电机    ：           0.2kw 4set

水泵        ：               0.12kw 1set

总功率      ：        5kw

使用电源    ：      3相AC380 v;50HZ

外形尺寸：            1640*1260*1560mm

机床重量    ：          850kg
